Introducción

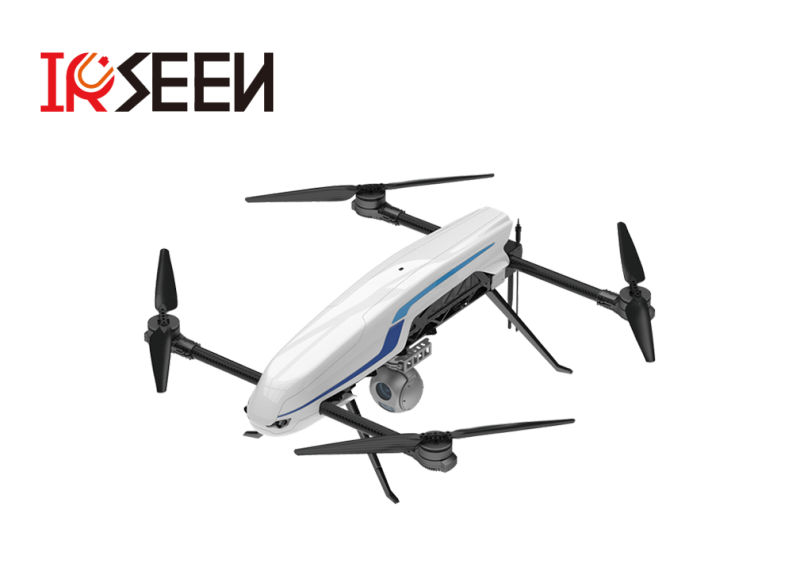

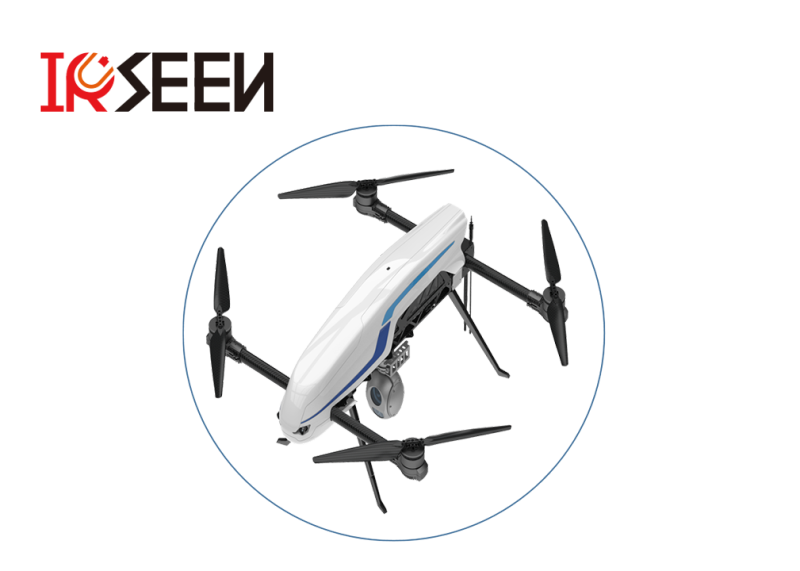

LIAO 1000A es un sistema de vuelo de quadrotor de vector ligero desarrollado exclusivamente para aplicaciones industriales. Se compone de aeronaves, estación terrestre integrada y cargas de misión. Se puede utilizar para diversas tareas aéreas como inspección, seguimiento y búsqueda.

El UAV multirrotor tradicional es un sistema subactuado típico, que no puede realizar el control de desacoplamiento de posición y actitud. El tirón generado por la hélice coincide con el eje vertical de la aeronave, y el UAV debe inclinar el fuselaje para realizar el movimiento de posición, lo que aumenta la resistencia a barlovento y reduce la eficiencia del vuelo. La característica de"Liao"vector multi-rotor UAV es que puede controlar la dirección de deflexión de la hélice a través del motor de dirección, cambiar la dirección del vector de tracción, de modo que el par de control no esté restringido por la actitud del cuerpo de la aeronave, realizar el control de desacoplamiento de Actitud y posición, y mejora la precisión del control y la eficiencia del vuelo.

"Liao"La serie de vehículos aéreos no tripulados de vectores multirrotor es un pequeño sistema de vehículos aéreos no tripulados autónomos de despegue y aterrizaje vertical que adopta la tecnología de vectores y está especialmente desarrollado para aplicaciones industriales. Se puede usar para patrullaje regional, monitoreo a gran altitud, tiro y análisis forense, distribución de folletos, propaganda aérea, entrega de suministros de emergencia y otras funciones.

Debido a su principio técnico especial,"Liao"vector multi-rotor UAV tiene una velocidad de vuelo más rápida, la velocidad máxima es de 100 km / h flexible y confiable, la aceleración de 100 km es de solo 6 segundos y la velocidad máxima del búfer de parada de emergencia es de solo 20 m. Con una velocidad máxima de 100 km/h y resistencia al viento de nivel 7, puede llegar rápidamente a la posición de la misión y monitorear efectivamente el punto objetivo. Adopta el sistema de control de vuelo desarrollado independientemente por Steerless Technology, con algoritmos avanzados y operación simple. Integra una variedad de sensores de alta precisión y tiene funciones como despegue y aterrizaje con un solo botón, planificación de misión inteligente y ruta de vuelo. Incluso las personas que no tienen experiencia en volar de forma remota pueden aprender a volar de forma segura en muy poco tiempo.

El"Liao"El sistema UAV multirotor vectorial está hecho de fibra de carbono y piezas de tracción de aleación de aluminio, con un peso ultraligero y una resistencia ultraalta. El sistema de control de vuelo adopta el algoritmo avanzado desarrollado de forma independiente sin tono para introducir la resistencia de vuelo en el control de UAV. Integra una variedad de sensores de alta precisión como acelerómetro, giroscopio, magnetómetro, barómetro, higrómetro, termómetro y un excelente diseño de algoritmo de control. El vuelo se puede controlar manualmente por control remoto y el vuelo automático también se puede controlar por el sistema de control de vuelo. Con una variedad de modos de vuelo, como vuelo manual, vuelo de estabilización, vuelo de línea aérea, vuelo de apuntamiento y vuelo alrededor del punto, el personal puede familiarizarse con el vuelo de control en poco tiempo.

"Liao"vector multi-rotor UAV tiene un excelente diseño de seguridad, en cualquier momento mientras la operación de control remoto, la aeronave flotará automáticamente en el aire. Si la señal del control remoto se interrumpe durante más de 30 segundos o la energía de la batería es demasiado baja, la aeronave aterrizará automática y lentamente contra el suelo o responderá automáticamente de acuerdo con el plan predeterminado. En circunstancias especiales, el operador puede dar instrucciones en cualquier momento para que la aeronave regrese automáticamente al rumbo original. Los usuarios también pueden elegir el módulo de evitación de obstáculos para garantizar de manera efectiva la seguridad de la aeronave en vuelo.

"Liao"El UAV multirrotor vectorial de la serie puede llevar el sistema de posicionamiento diferencial GPSRTK, la precisión de posicionamiento alcanza el nivel de centímetro, hace que el posicionamiento del UAV sea más preciso, mejora la seguridad y la comodidad en las operaciones de patrulla policial.

Basado en el concepto de diseño modular, el"Liao"El UAV multirrotor vectorial de serie puede cambiar de manera flexible el equipo de carga de la misión a bordo para adaptarse a los diferentes requisitos de la misión. Puede transportar cámaras digitales de alta resolución, cámaras de video de alta definición, cámaras de visión nocturna con poca luz hasta cámaras termográficas infrarrojas de grado militar, y también puede transportar diferentes equipos de carga de misión para adaptarse a diferentes misiones. Incluye altavoz, sensor de gas, etc.

Características funcionales

Rendimiento flexible y fiable, estable. La velocidad puede alcanzar 100 km/h, 100 km de aceleración solo 6 segundos, la resistencia al viento puede alcanzar el nivel 7.

Adopta el sistema de control de vuelo desarrollado independientemente por Steerless Technology, con algoritmos avanzados y operación simple. Integra una variedad de sensores de alta precisión y tiene funciones como despegue y aterrizaje con un solo botón, planificación de misión inteligente y ruta de vuelo.

Programa completo de protección contra pérdida de control implementado. Cuando se interrumpe la señal de control remoto o el enlace de transmisión de datos, la aeronave flotará y esperará. Si el tiempo de vuelo estacionario no se restablece después de que el usuario lo establezca, la aeronave volverá automáticamente a su rumbo; En el caso de potencia ultrabaja, la aeronave aterrizará por sí sola después de que la interfaz de la estación terrestre envíe una alarma. Los usuarios también pueden elegir el módulo de evitación de obstáculos para garantizar de manera efectiva la seguridad de la aeronave en vuelo.

Se pueden transportar diferentes cargas útiles de misión para adaptarse a diferentes misiones, incluidas cápsulas, altavoces, lanzadores, etc.

Características

• Tamaño máximo 922*720*368(mm)

• La carga de la tarea es de 2,5 kg ~ 3 kg

• tiempo de desplazamiento≥46min (9kg)

• Peso máximo al despegue 22,6 kg

• Máxima resistencia al viento 7 viento
